Soluciones

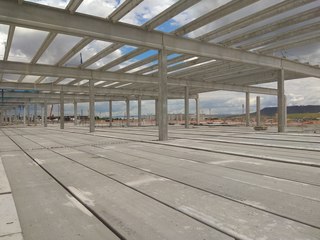

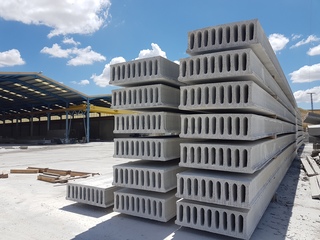

Forjado de alveoplacas

Las placas alveolares son elementos prefabricados de muy elevadas prestaciones que permiten acometer la construcción de forjados para edificación residencial, industrial y obra civil, soportando grandes cargas y luces.

Sirva como ejemplo la más reciente ejecución del centro comercial OPEN-SKY en Torrejón de Ardoz, con luces de 16 metros y sobrecarga de 10,00 kN/m².

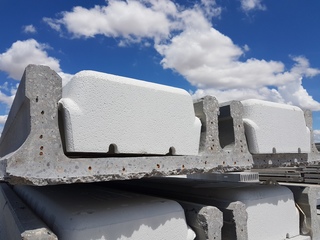

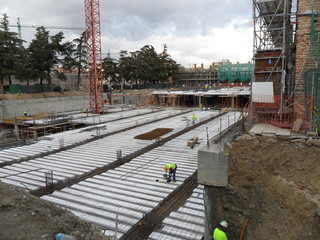

Forjado de prelosas pretensadas

Las prelosas PREZEN permiten construir forjados de edificación residencial e industrial, tanto con vigas de canto como planas, o bien sobre muros de hormigón o ladrillo.

Las prestaciones estructurales que ofrecen son muy elevadas, pudiendo lograr luces de hasta 10-12 metros con carga de vivienda.

Este tipo de forjado ofrece facilidad para el paso de instalaciones, formación de zunchos embebidos de refuerzo retirando las bovedillas aligerantes, perforación de huecos, bajantes, etc.

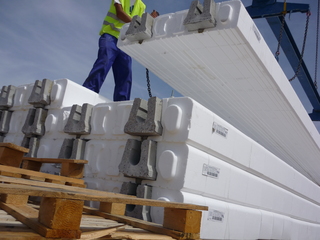

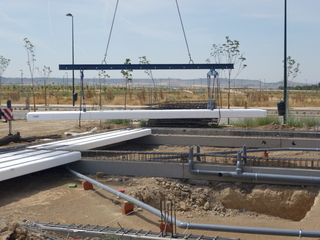

Forjado térmico

El forjado LIGEZEN-Autoportante está constituido por robustas viguetas pretensadas que, unidas a unos elementos aligerantes de poliestireno expandido de alta densidad y al hormigón vertido en obra, permiten obtener un forjado de alta resistencia, autoportante durante su ejecución y con unas prestaciones térmicas excelentes, que redundarán en una mejor calificación energética del edificio.

Se trata de una solución idónea para la envolvente térmica del edificio, es decir, para forjados sanitarios y cubiertas.

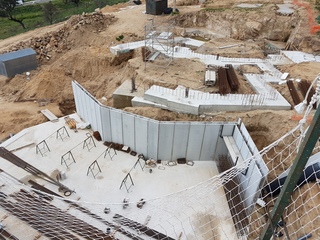

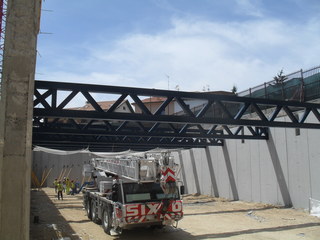

Muro de doble pared

MUROZEN Doble está constituido por paneles prefabricados con una doble pared de hormigón armado que forma las caras vistas del muro, en el interior de las cuales está dispuesta toda la armadura necesaria para resistir los esfuerzos derivados del empuje del terreno o el apoyo de forjados o pilares sobre el mismo.

Se trata de una solución muy versátil y especialmente adecuada para muros de sótano, con cualquier posibilidad de encuentros en esquina, en T, aberturas, ventanas, arranque de pilares, etc.

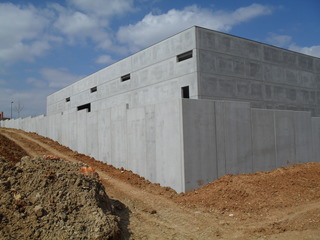

Muro macizo

El sistema MUROZEN Macizo, con espesor estándar de 16 cm (también disponible en otros espesores), permite realizar muros de parcelación, contención de tierras y cerramientos de cualquier tipología.

Su empleo como muro de contención de tierras, trabajando en ménsula, es muy interesante, dado que permite integrar la armadura de la cimentación en el propio prefabricado, bastando en obra con verter el hormigón de la zapata para obtener el muro totalmente terminado.

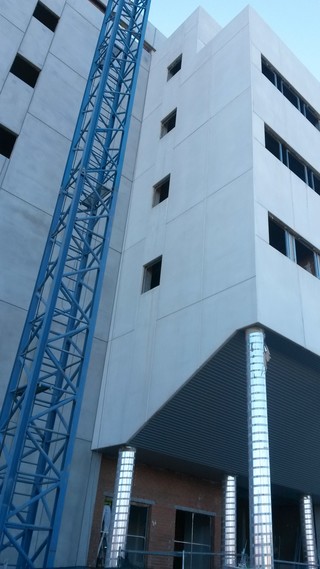

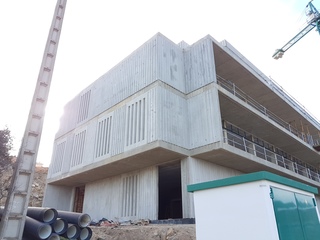

Paneles de fachada portantes y arquitectónicos

En ZENET Prefabricados diseñamos paneles de fachada con características singulares, tanto portantes como arquitectónicos, con acabado liso o grecado y tratamiento superficial opcional.

Resolvemos todos los detalles de anclaje y conexión, tanto para paneles apoyados como para paneles suspendidos de la estructura principal.

Elaboramos memorias de cálculo completas, con estricto cumplimiento y justificación de la normativa, en especial de la acción del viento tanto global como sobre los diferentes paneles aislados. Realizamos los planos completos de montaje y despiece, con el detallado completo de armados, anclajes y sujeciones.

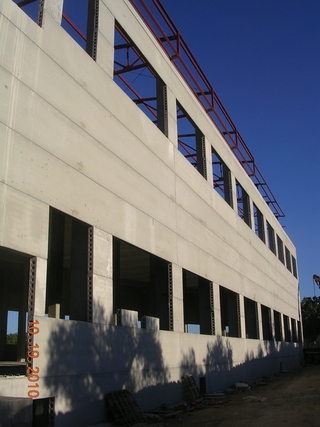

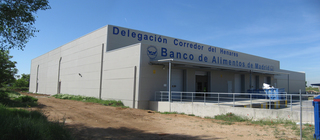

Cerramiento de alveoplacas

Es un sistema de cerramiento versátil y económico, especialmente adecuado para instalaciones industriales o de cualquier tipo.
Las alveoplacas de cerramiento disponen de un machihembrado en sus bordes para el correcto encaje de las sucesivas piezas, facilitando el posterior sellado.

La elevada resistencia a flexión y cortante aportada por el pretensado permite realizar cerramientos de gran esbeltez. Hemos llegado a fabricar placas de 13 metros de longitud con un espesor de solamente 16 cm.

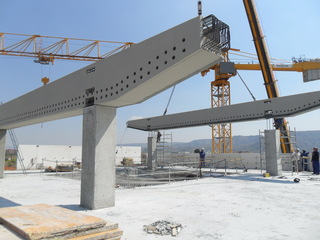

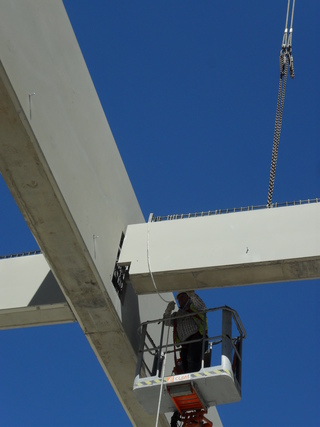

Vigas cajón

Se trata de una solución exclusiva de ZENET Prefabricados que permite cubrir grandes luces y cargas, logrando además un comportamiento hiperestático de nudos rígidos.

La geometría puede diseñarse completamente a medida, pudiendo realizarse huecos y pasatubos de prácticamente cualquier geometría. Es posible también el embrochalamiento de vigas secundarias así como el arranque de pilares apeados tanto de hormigón como metálicos.

Hemos realizado diversas obras de importancia con esta tipología de vigas, acumulando una gran experiencia tanto en su diseño como en la ejecución. Pueden destacarse el Centro Comercial Antea, en Querétaro, México, la Academia de oficiales de Guardia Civil en Aranjuez, la nueva sede del Consejo Superior de Enfermería en Madrid, la biblioteca de Alcalá de Henares, etc…

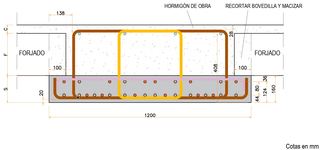

Vigas pretensadas

Se trata de vigas pretensadas parcialmente prefabricadas, formadas por una sección prefabricada rectangular pretensada, de ancho estándar 0,60 ó 1,20 metros, con armadura activa formada por cordones pretensados Y 1860 S7.

Los cantos estándar de la parte prefabricada son 80 y 160 mm.

La utilización del pretensado aporta las siguientes ventajas:

• Cantos reducidos, especialmente para vigas de grandes luces, con estricto control de flechas y fisuración.
• Sencillez en el apoyo del forjado, normalmente prelosas pretensadas o placas alveolares.
• Facilidad de montaje y manipulación gracias al reducido peso del prefabricado.
• Se obtienen nudos rígidos y una configuración estructural hiperestática.

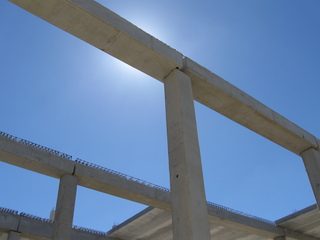

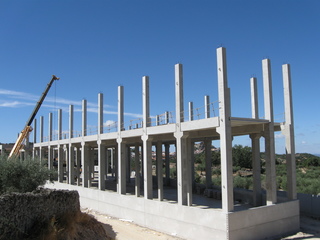

Pilares y vigas armadas y pretensadas para estructuras prefabricadas

Son elementos lineales que podemos fabricar con una amplia diversidad de geometría, longitudes y cargas a soportar, especialmente adecuados para obras completamente prefabricadas.

En el caso de las vigas, las fabricamos con geometría rectangular, T invertida, L tanto armadas como pretensadas. Esta tipología de vigas es apta tanto para estructuras íntegramente prefabricadas como para estructuras con pilares ejecutados “in situ”.

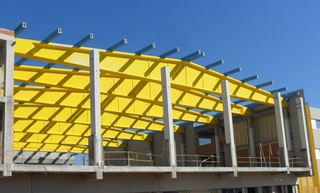

Correas tubulares pretensadas

Las correas tubulares pretensadas son la solución óptima para resolver las cubiertas ligeras de instalaciones industriales y comerciales.

La elevada resistencia que aporta el pretensado nos permite cubrir luces de hasta 16 metros con interejes de hasta 3 metros.

Podemos suministrar correas tubulares de ancho estándar 24 cm y también de anchos especiales para soportar mayores cargas o función cortafuegos.

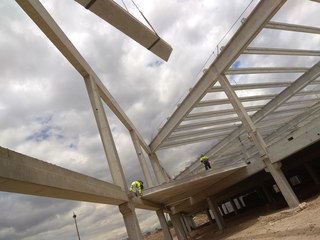

Estructuras total o parcialmente prefabricadas

Aparte de las soluciones habituales de estructuras íntegramente prefabricadas con elementos simplemente apoyados y nudos articulados, en ZENET Prefabricados somos especialistas en estructuras prefabricadas integrales hiperestáticas, con nudos rígidos, presencia de forjados, entreplantas y muy especialmente en casos de elevadas luces y cargas.

El diseño de vigas y forjados en continuidad nos permite resistir cargas muy elevadas con cantos ajustados, logrando una solución globalmente muy optimizada.

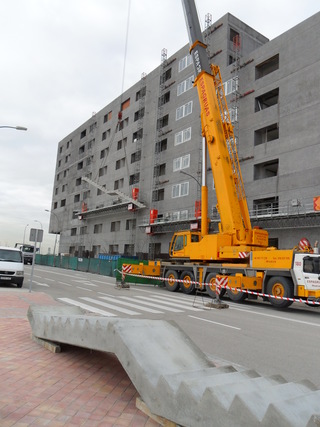

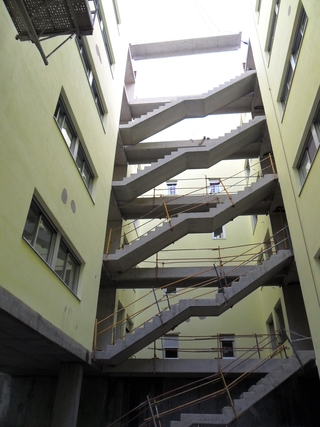

Escaleras prefabricadas

Podemos realizar diseños de escaleras y/o pasarelas a medida del cliente. Son elementos especialmente interesantes en obras como las de las fotografías, que corresponden a un edificio residencial en Vallecas (Madrid, España) en el cual todos los núcleos de escaleras y pasarelas de acceso se resolvieron mediante nuestros prefabricados, todos ellos autoportantes, evitando así complejos encofrados y cimbras.

Todas nuestras escaleras disponen de marcado CE según la norma europea armonizada EN 14843.

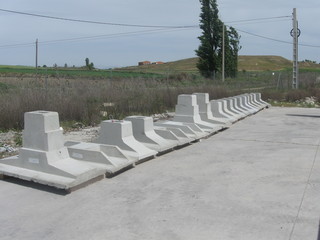

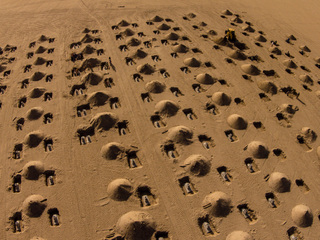

Cimentaciones especiales

Hemos fabricado cimentaciones especiales para plantas fotovoltaicas y termosolares, adecuadas para aquellos casos en los que otras soluciones de cimentación no son válidas o económicamente competitivas.

En nuestra factoría de Escalonilla (Toledo), hemos fabricado cimentaciones que se han enviado a Kuwait y Francia.

ZENET Prefabricados también ha intervenido en la fabricación, montaje y ensayos a escala real de una amplia variedad de cimentaciones especiales prefabricadas, en hormigón armado y/o reforzado con fibras de poliolefina, en el marcado de los proyectos de i+D oficiales “SOLARCIM” y “CIMENTASYSTEMS”, liderados por iConkrete.

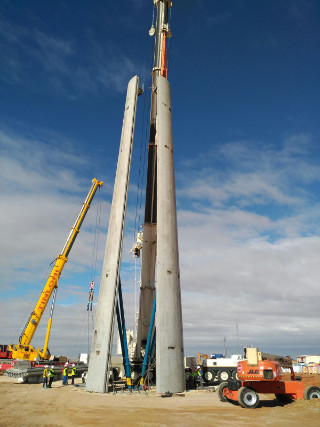

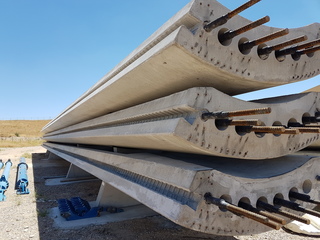

Dovelas pretensadas para torre híbrida de aerogeneradores

Dentro del ámbito de la energía eólica y en colaboración con Gestamp e iConkrete, se han diseñado y fabricado las dovelas de hormigón pretensado para una torre eólica híbrida de 110 metros de altura.

Se trata de piezas pretensadas de 31 metros de altura y 85 toneladas de peso cada una. La fuerza de tesado de cada una de las seis dovelas que forma la base de la torre híbrida se pretensa con una fuerza inicial de 800 Toneladas, logrando así resistir las cargas extremas de viento sin fisurar, manteniendo la integridad y rigidez necesarias para el correcto comportamiento dinámico de la torre en su conjunto.

Estas dovelas están conectadas con la cimentación mediante tendones postesados adherentes. La conexión con el tramo metálico superior se realiza mediante barras postesadas no adherentes, siendo así que en la torre se encuentran recogidas tres de las principales técnicas del hormigón pretensado.

En 2016 se construyó la primera torre con este sistema en Becerril de Campos (Palencia, España), estando 100% operativa desde ese momento hasta la fecha.
